精軋螺紋鋼筋立柱組裝式連續提升千斤頂

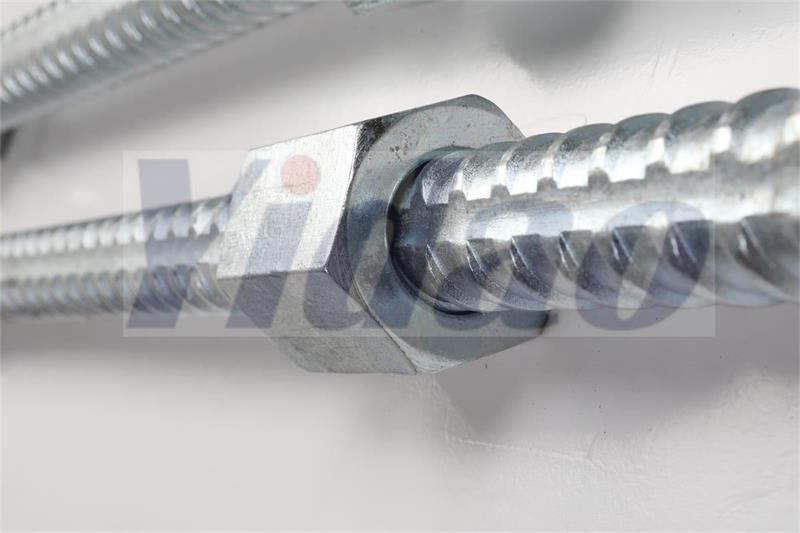

精軋螺紋鋼筋立柱組裝式連續提升千斤頂包括液壓穿心式千斤頂、立柱支撐架、上工具錨、下工具錯以及導向安全錨。液壓穿心式千斤頂采用普通的預應力張拉千斤頂;立柱支撐架由精軋螺紋鋼筋、平臺鋼板以及與精軋螺紋鋼筋配套的螺紋套簡和螺母構成,平臺鋼板分為下工具錨固定鋼板、千斤頂?shù)撞砍袎轰摪濉⑶Ы镯敻缀?jiǎn)身尾部卡板以及導向安全錨固定鋼板;錨固提升鋼絞線的上工具錨、下工具錨以及導向安全錨的錨具采用帶鋼鉸線夾片頂壓彈簧的自動工具錨,且導向安全錨鋼絞線夾片頂壓彈簧的彈性系數較上、下工具錨小。上工具錨通過螺栓固定在于斤頂活塞頭部;下工具錨通過錨板卡環以及錨板底座固定在下工具錨固定鋼板上;導向安全錨通過螺栓與導向安全錨固定鋼板固定。

改變了傳統的專用提升千斤頂?shù)囊?體化設計和設備專用方式,轉而改為采用組裝且可拆卸,充分周轉利用設備的方式。將組成連續提升千斤頂?shù)母鞑考庸ず煤蟀凑諒南露系捻樞蛑鸩浇M裝。下工具錨處錨板卡環通過下工具錨固定鋼板連接套固定于下工具錨固定鋼板,使得下工具錨無需采用螺栓也能固定,并且自動工具錨的錨板可以在卡環中旋轉調整提升過程中鋼絞線的輕微扭轉,增加提升鋼絞線的夾片可靠鋪固;利用于斤頂缸筒上下部外直徑的差異加工了千斤頂缸簡尾部卡板，將千斤頂擱置底部承力鋼板的凹槽中,再通過千斤頂缸簡尾部卡板卡住千斤頂，避免提升過程中活塞縮回時千斤頂上浮。為防止立柱與鋼板孔的間隙過大導致設備整體性差,設置了臺階式定位兼鎖緊螺母,使其一端可以塞入立柱與鋼板間的間隙,鋼板與立柱位置被固定，定位兼鎖緊螺母位于每塊鋼板的上部;螺紋套簡的一端設計為帶螺紋,可擰入下工具錨固定鋼板中固定。具體安裝順序?yàn)?首先通過4根或4根以上精軋螺紋鋼筋立柱2安裝下工具錨固.定鋼板6,將下工具錨9的組件中的下工具錨錨板卡環15和下工具錨錨板卡環與下工具錨固定鋼板連接套16固定到下工具錨固定鋼板6.上;依次安裝四個螺紋套筒10, 將其擰緊;安裝千斤頂承壓鋼板5,并擰緊定位兼鎖緊螺母11;將安裝好上工具錨8的預應力張拉千斤頂1卡入千斤頂承壓鋼板5并隨之安裝千斤頂尾部卡板4,擰緊鋼板上部定位兼鎖緊螺母11和鋼板下部普通螺母12;接著安裝導向安全錨固定鋼板3并擰緊螺栓,后將導向安全錨7固定在導向安全錨固定鋼板3.上,安裝完成。拆卸順序與安裝順序相反。
