隧道涵洞

　　在進行涵洞建設工作的時候要切實的按照如下的條例來開展。，測量放線。首先應根據現場的施工控制樁，從而準確地測設出涵洞的中心里程，在其軸線方向埋設不少于3個或以上的護樁，放出涵洞軸線，以便在施工過程中隨時復測、放樣。測量隊配置1臺全站儀和1臺自動安平水準儀，根據施工需要，隨時進行測量放樣及測量復核。根據涵洞軸線并結合現場實際情況，決定開挖坡度及支護方案定出涵洞的基礎開挖線。第二，基礎開挖。根據設計圖紙上的具體要求，對基礎進行放樣測量，從而確定好涵洞軸線。然后在涵軸兩端埋設中心樁及護樁，并根據涵洞軸線放出開挖邊線，以備隨時檢查開挖情況，在開挖邊坡外穩固地設置臨時水準點隨時控制標高?；拥酌?，直接基礎設計平面尺寸每邊放寬不小于50cm，考慮四周排水溝與集水井的位置，每邊放寬不宜小于80cm。第三，碎石土換填。在基礎開挖完成后還應進行基底檢查，待檢查無誤后才能進行后續的施工工作。對于處于軟路基段的涵洞，則應采用碎石土換填構造物下軟基時，處理寬度應超出結構物每邊100cm，基坑按照1:1放坡。本段涵洞回填碎石土體積為2900m3。回填要分層進行處理，每30cm進行一次壓實，壓實度不得低于92％。第四，混凝土基礎施工。本工程的混凝土采用商混凝土，同時采用混凝土罐車運輸，運輸過程中不斷進行攪動。澆注混凝土?xí)r，采用插入式振動器振搗密實，插入式振動器的位移間距應不超過振動器作用半徑的1.5倍，且插入下層混凝土中的深度宣為50～100mm，并避免振動棒碰撞模板邊模。

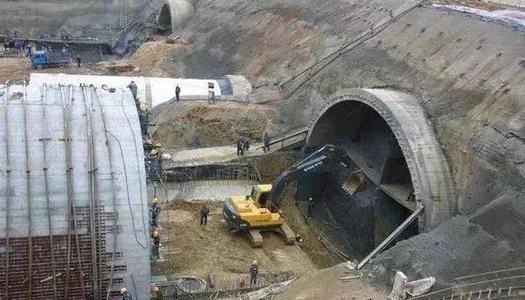

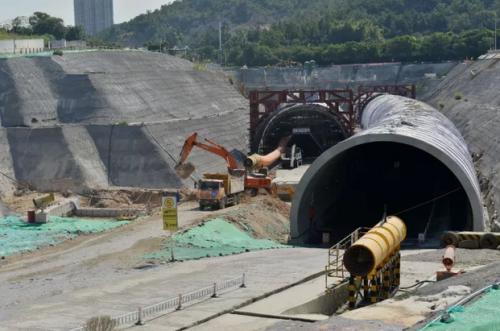

　　第五，涵身、頂板施工。模板表面應光滑平整，采用1.5m×1.2m組合式鋼模，要將尺寸差控制在規定的區間內，要保證穩定性以及強度等達標，而且要確保拆卸便捷，保證不會滲漏。在安裝完成之后要認真的檢測軸線以及豎直度等。當所有的檢測達標之后就要對其加固處理，以此來確保澆筑之后不會出現形變現象，不會發生位置移動。還要保證模內沒有多余物質，接縫嚴密。建設時還要明確以下幾點。，在建設之前要明確方案。結合設計理念和所在區域的地質狀況，在建設的時候要使用中導洞先行措施。當對其挖掘大約五十米時，就可對中墻澆筑處理了。通常此類墻體的強度超過百分之七十就可以處理左洞，而右洞是按掌子面落后于左洞十米來進行控制的。然后要測量圍巖的變形問題，待其穩定之后，方可進行后續的工作。第二，要明確風水電相關的技術規劃。我們可以在隨口的進出口分別設置一座空氣壓縮機站。在普通的情況下，安裝一臺10m3/min和兩臺20m3/min的空氣壓縮機就可以保證施工過程中隧道通風的正常運轉。在隧道施工過程中用水問題也是一個重點問題。我們可以在距離隧道拱頂30m以上的山頂各自修建一座100m3的高山水池。在隧道口的右邊靠近山腳的地方建造蓄水池，把水源設于此處。不管是降水亦或是山泉都會儲存在此處，便于工程建設時有水可以使用。對于建設時用到的電力，通常是由周圍的電網供應的，不過因為其通常是家用電，伏數太低，常常無法保證項目的正常運作。第三，明確排水工作相關的技術規定。在建設的過程中會出現地下水和活動形成的棄用水，此時就要做好排水活動。一般的情況下，會在隧道的出口和進入之間修葺一個1.54%的上坡。
